Система измерения массы и объема нефтепродуктов в резервуаре СИМОН-2М
Система измерения массы и объема нефтепродуктов в резервуарах СИМОН-2М предназначена для измерений массы и объема нефти, нефтепродуктов или жидкой фазы сжиженных углеводородных газов (СУГ) в резервуарах косвенным методом статических измерений, путем измерения уровня (в том числе и уровня подтоварной воды), плотности и температуры нефтепродуктов.
Системы выпускаются в двух модификациях:
- СИМОН-2М-H - для измерения массы и объема нефтепродуктов в резервуарах;
- СИМОН-2М-C - для измерения массы и объема СУГ в резервуарах.
Конструктивное исполнение и принцип работы систем один и тот же.

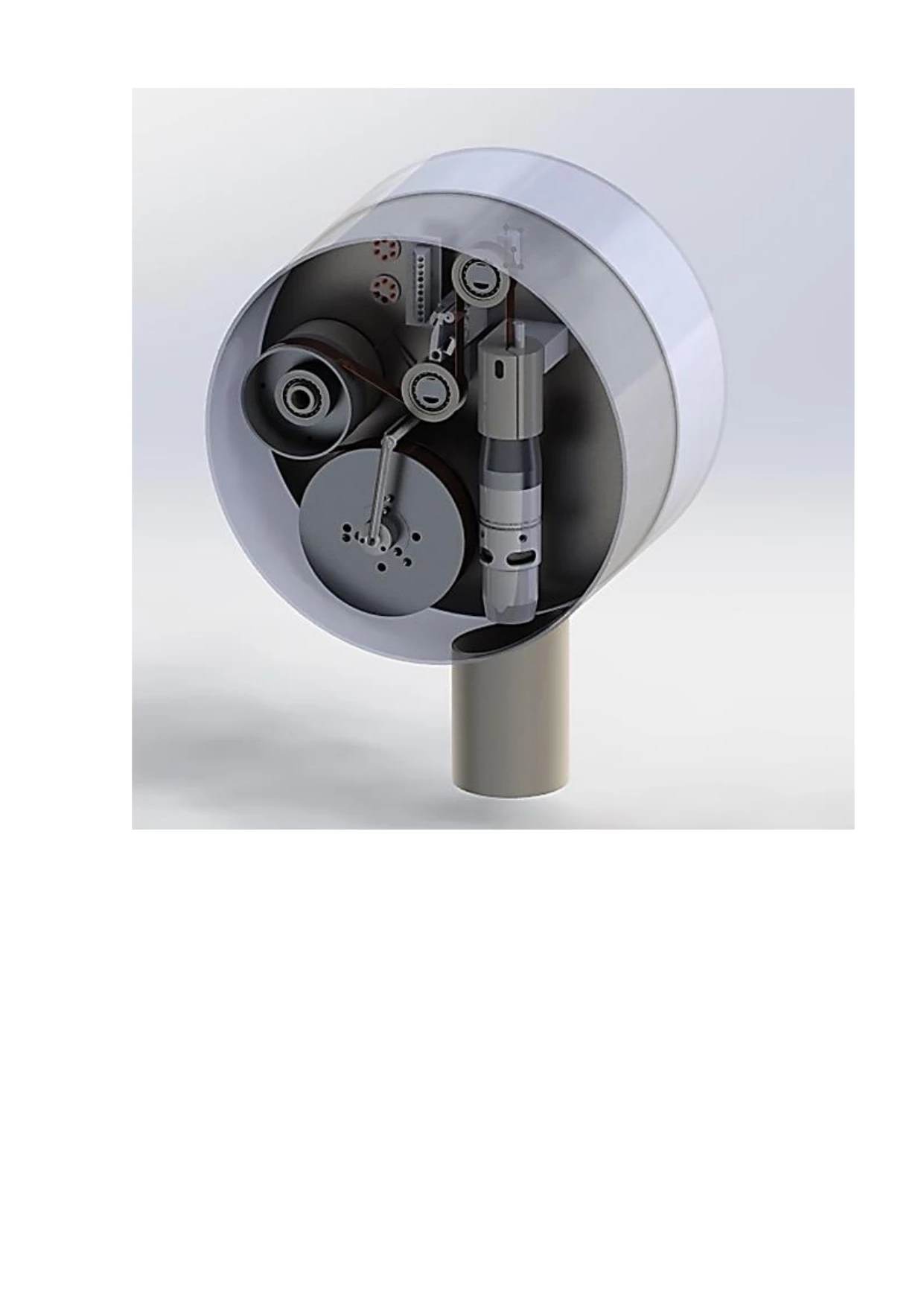

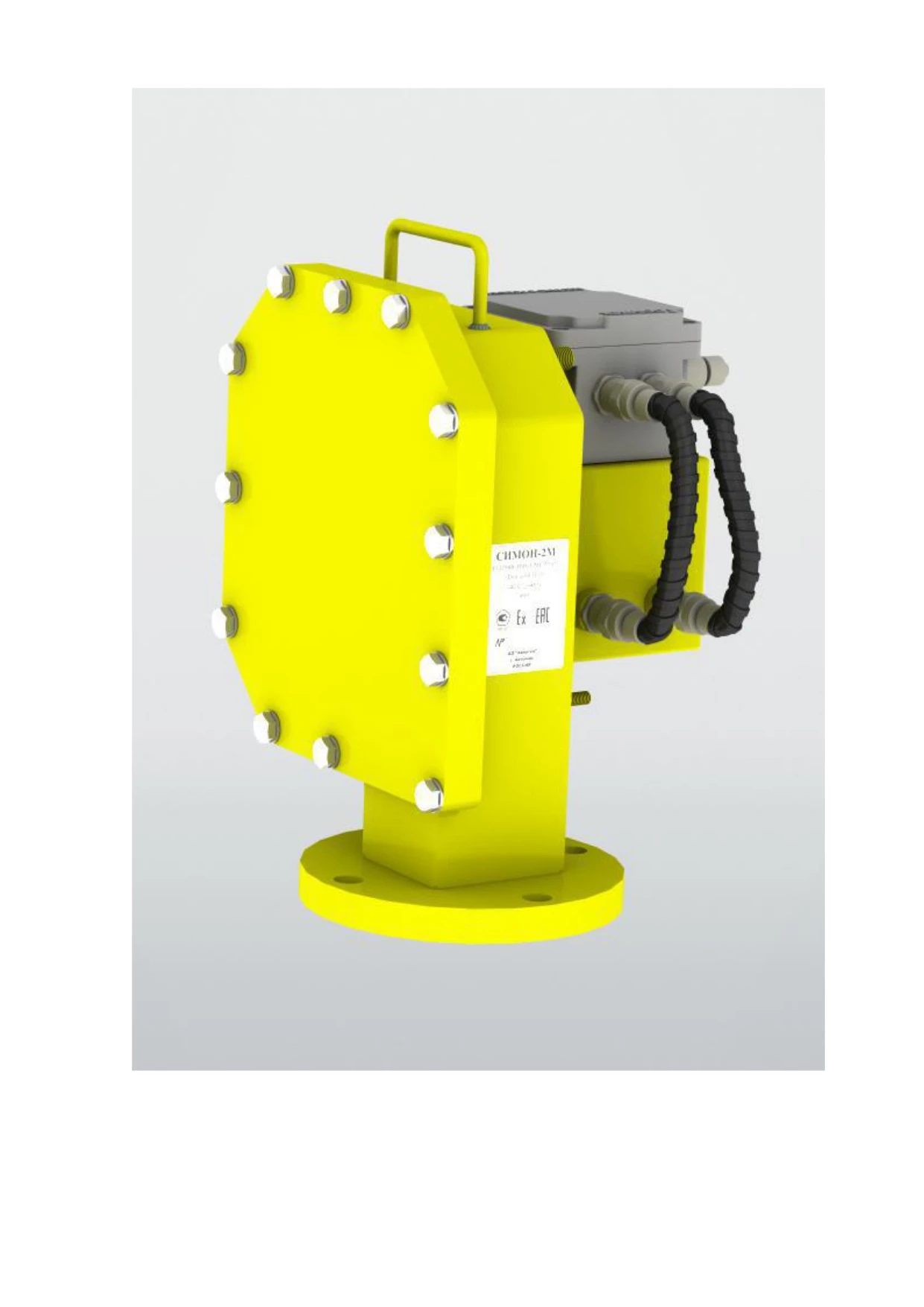

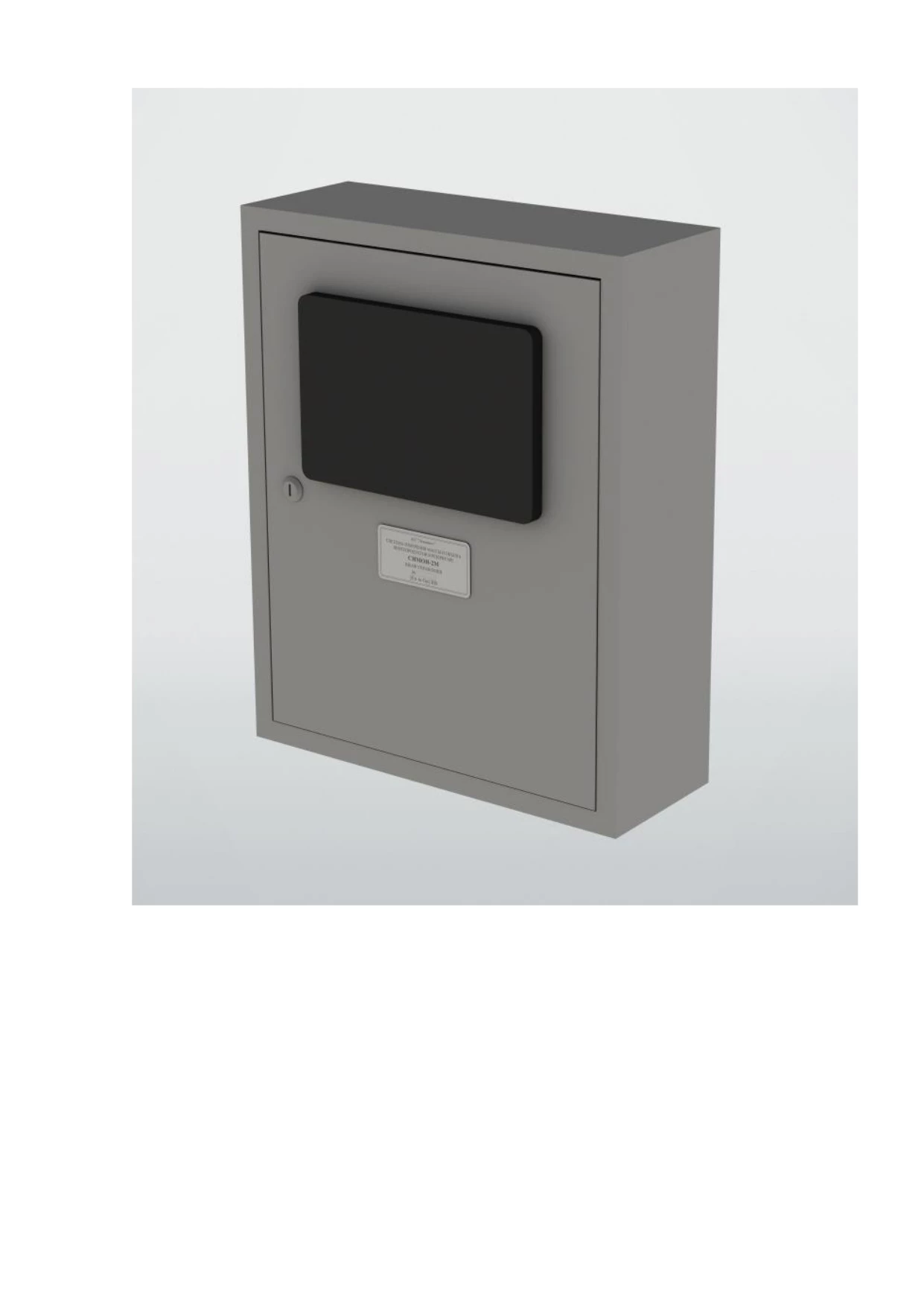

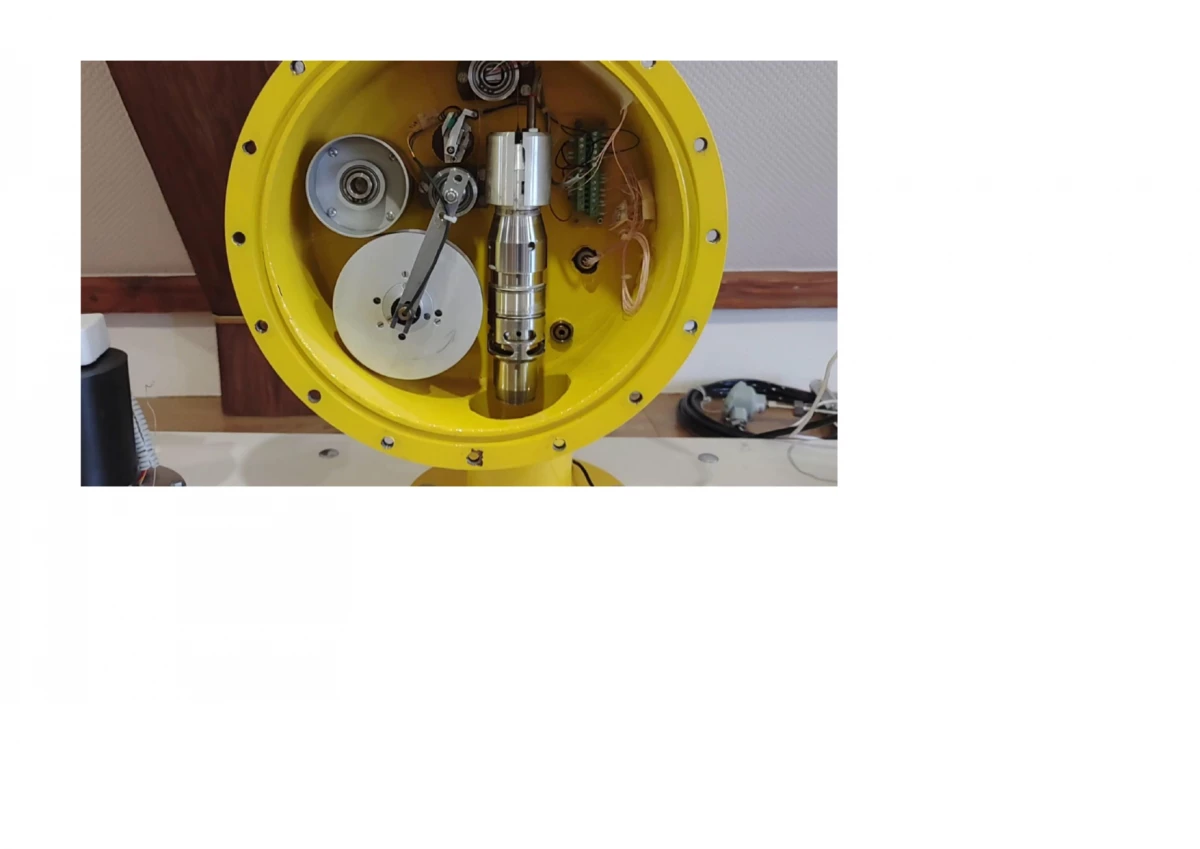

В состав систем входят устройство измерения (устанавливается на резервуар) и шкаф управления (устанавливается в операторной) для отображения измеренных данных.
Максимально к шкафу управления может подключаться до 16 систем.
Системы применяются для учетно-расчетных операций (прием, отпуск, хранение,
инвентаризация) и технологических операций в резервуарах автозаправочных станций, нефтебаз,
объектов химической и пищевой промышленности.

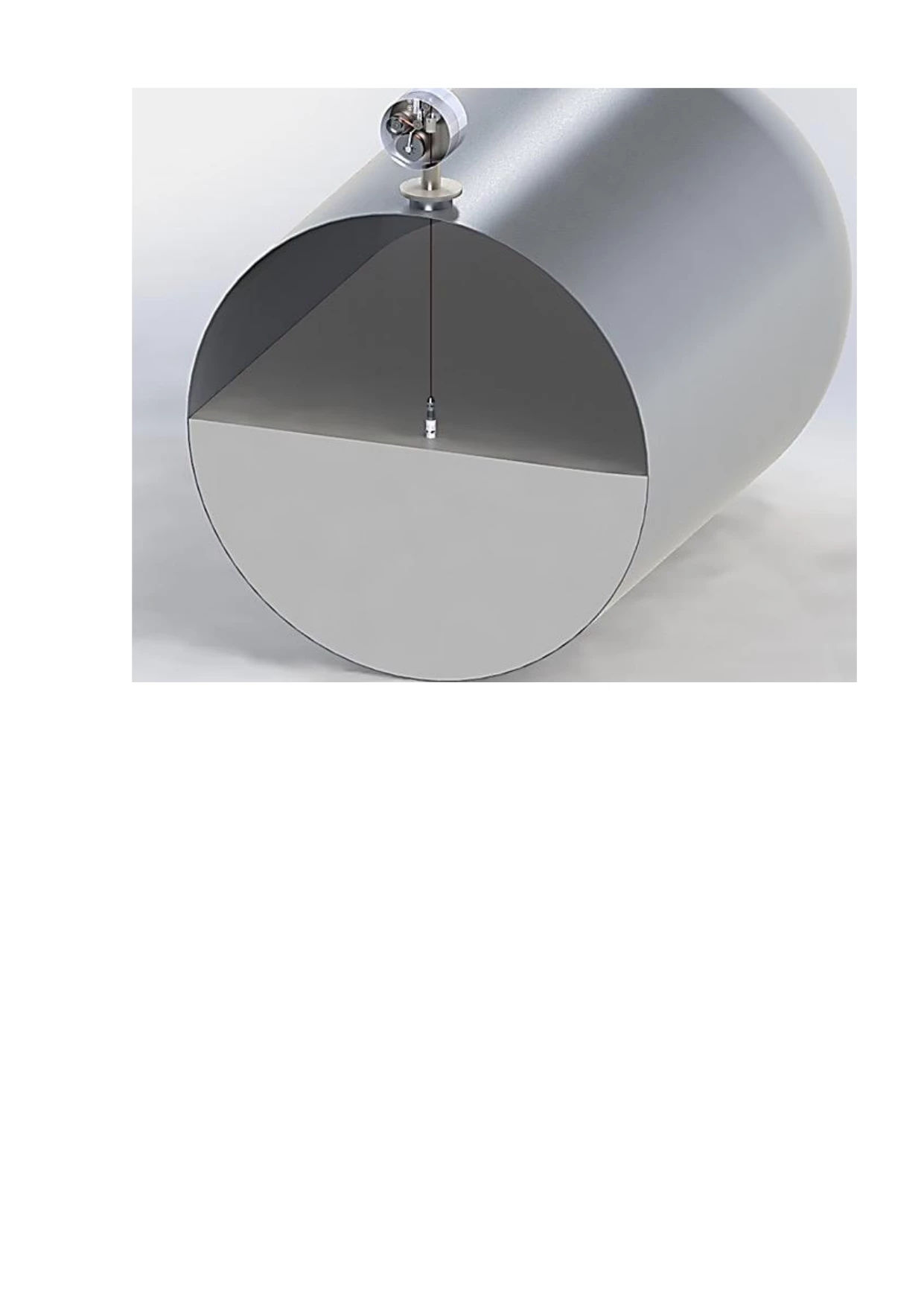

Принцип действия систем при измерении уровня заключается в определении границы раздела воздух-нефтепродукт или границы жидкой-парогазовой фазы СУГ с помощью плотномера ПЛОТ-3Б-2 с последующим измерением уровня.
Системы производят измерение уровня, плотности и температуры нефтепродуктов в резервуарах, по градуировочным таблицам с помощью измеренного уровня определяют значение объема нефтепродукта, а с учетом измеренного значения температуры и плотности вычисляется масса нефтепродукта.
Основные технические характеристики
| Наименование характеристики | Значение | ||
СИМОН-2М-Н | СИМОН-2М-С | ||
| Напряжение питания переменного тока, В | от 187 до 242 | ||
| Потребляемая мощность, Вт, не более | 70 | ||
| Температура окружающей среды для устройства измерения, ºС | от -40 до +45 | ||
Температура окружающей среды для шкафа управления, ºС | от 0 до +35 | ||
| Атмосферное давление, кПа | от 84 до 106,7 | ||
Максимально допустимое давление внутри резервуара, МПа | 0,5 | 1,6 | |
Масса, кг, не более: - устройства измерения; - шкафа управления; |
40 50 | ||
Маркировка взрывозащиты: - устройство измерения - плотномер ПЛОТ-3Б-2 - шкаф управления |
1Ex db ia IIB T5 Gb 0 Ex ia IIB T5 Ga [Ex ia Ga] IIB | ||
Маркировка степени защиты: - устройство измерения - плотномер ПЛОТ-3Б-2 - шкаф управления |
IP65 IP68 IP31 | ||
Габаритные размеры устройства измерения ШхВхД, мм, не более | 310х405х350 | ||
| Срок службы, лет | 12 | ||
| Средняя наработка до отказа, ч, не менее | 25000 | ||
Метрологические характеристики
| Наименование характеристики | Значение | ||
СИМОН-2М-Н | СИМОН-2М-С | ||
| Измеряемая среда | нефть, нефтепродукты | СУГ | |
| Диапазон измерений уровня жидкости, мм | от 200 до 20000 | ||
| Пределы допускаемой абсолютной погрешности измерений уровня жидкости*, мм | ±1; (±3) * | ||
| Диапазон измерений уровня подтоварной воды, мм | от 3 (40) *до 250 | ||
| Пределы допускаемой абсолютной погрешности измерений уровня подтоварной воды, мм | ±2 | ||
Диапазон измерений плотности, кг/м3: - нефтепродуктов - жидкой фазы СУГ |
от 630 до 1600 - |
- от 420 до 700 | |
| Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3 | ±0,5** | ||
| Диапазон измерений температуры контролируемой среды, ºС | от –40 до +85 | ||
| Пределы допускаемой абсолютной погрешности измерений температуры, ºС | ±0,2 | ||
Пределы допускаемой относительной погрешности измерений массы нефти, нефтепродукта и жидкой фазы СУГ косвенным методом статических измерений, %: - до 200 т - от 200 до 160000 т |
± 0,65 ± 0,5 | ||
Пределы допускаемой относительной погрешности измерений объема нефти, нефтепродукта и жидкой фазы СУГ косвенным методом статических измерений в диапазоне, %: - до 200 м3 - от 200 до 160000 м3 |
± 0,65 ± 0,5 | ||
*- значение определяется заказом и записывается в паспорте системы. ** - условия соблюдения значения погрешности приведены в описании типа плотномеров. | |||
