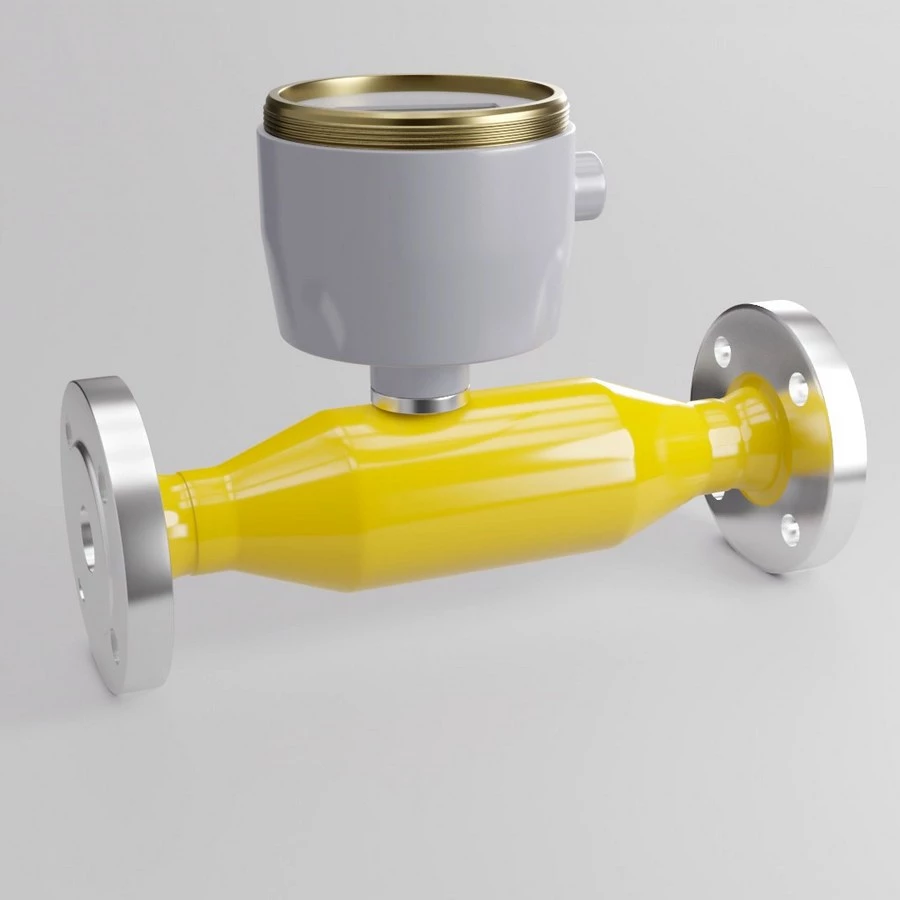

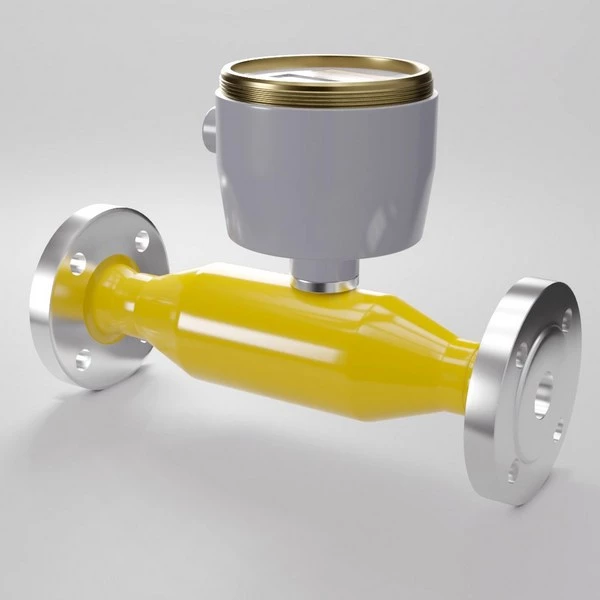

Плотномер ПЛОТ-3М предназначен для измерения плотности жидкости на потоке с максимальной кинематической вязкостью до 200 мм2/с (200 сСт) в диапазоне температур контролируемой жидкости от минус 40 до 85 °С. Изделие может дополнительно измерять температуру и кинематическую вязкость жидкости.

В составе автоматизированных систем учета чистых однородных жидкостей на потоке в продуктопроводах, там где требуется периодическое дистанционное измерение плотности, температуры и кинематической вязкости жидкости, в том числе: на магистральных нефтепроводах, на установках по переработке товарной нефти. Вид взрывозащиты - "взрывонепроницаемая оболочка" и "искробезопасная электрическая цепь" (IExibdllВТ5 в комплекте с БАРЬЕРОМ ИСКРОЗАЩИТНЫМ "БАСТИОН").

Плотномер ПЛОТ-3 АУТП.414122.006 ТУ предназначен для автоматического измерения плотности жидкости с максимальной кинематической вязкостью до 200 мм2/с(200 сСт) в диапазоне температур от минус 40 до 85оС и передаче измеренных значений по запросу извне в контроллер измерительной системы или в персональный компьютер (ПП ЭВМ) по интерфейсу "токовая петля" (RS-232, RS-485 с использованием адаптеров АД-1, АД-2).

Исполнение по диапазону измерений плотности, кг/м³:

1 – от 420 до 700

2 – от 630 до 1010

3 – от 950 до 1600

Пределы допускаемой абсолютной погрешности измерений плотности:

- при температуре жидкости и окружающей среды от -20 до+50 ºС и вязкости до 100 мм2/с, кг/м3:

±0,3 (исполнение А);

±0,5 (исполнение Б),

±1,0 (исполнение В).

Для визуального считывания измеренных значений плотности,

кинематической вязкости и температуры имеется встроенный индикатор

(исполнение ПЛОТ-3М-И).

Рабочий диапазон температур окружающей среды, ºС: от –60 до +50.

Диапазон температур контролируемой жидкости, °С: от минус 40 до 85 °С.

Пределы допускаемой абсолютной погрешности измерений температуры, ºС: ±0,2.

Диапазон измерений кинематической вязкости, мм2/с: от 1,5 до 200.

Пределы допускаемой приведенной погрешности измерений кинематической вязкости, % от верхнего предела:

не измеряет (исполнение 0);

±1,5 (исполнение 1);

±3,0 (исполнение 2).

Исполнение по диаметру условного прохода, мм:

25

50

Исполнение по типу выходного сигнала:

Максимальное давление контролируемой жидкости, Мпа:

6,3 (исполнение 6,3);

2,5 (исполнение 2,5).

Средний срок службы, лет: 12.

Маркировка взрывозащиты: 0Ex ia IIС T5 Ga.

Межповерочный интервал: 2 года
